ルミシートの仕様と構造
Specifications-ルミシートの仕様-
| 項目 |
概要 |
| 主材料 |
アクリル（ PMMA ） |
| 厚さ |
4mm,8mm |

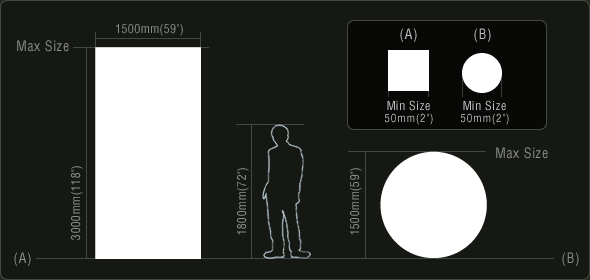

| 最小サイズ |
50mm × 50mm |
| 最大サイズ |
3000mm × 1500mm |
| 電源装置 |
DC 12V アダプタ |
| 入力電圧 |
DC 12V |
| 光源 |
SMD TOP VIEW LED（ 8mm ） |
| SMD SIDE VIEW LED（ 4mm ） |
| LED効率 |
60lm / W 以上 |
| 色温度 |
3700K,5300K,6500K |
| ※防水性能 |
IP-67（オプション） |
| 寿命 |
40,000時間以上 |
Example size & specifications-サンプルサイズと仕様-
| サイズ (mm) |
LED方向 |
表面照度 (Lx) |
消費電力 (W) |
| 150 × 150 |
1 side |
5,000 |
2.25 |
| 300 × 300 |
1 side |
3,500 |
3.9 |
| 600 × 600 |
2 sides |
2,800 |
13.3 |
| 900 × 900 |
2 sides |
2,000 |
18.4 |
| 1200 × 1200 |
2 sides |
1,800 |
20.0 |
| 2400 × 1200 |
2 sides |
1,600 |
31.0 |
| ø 152 |
all perimeter |
17,000 |
5.8 |
| ø 300 |
all perimeter |
11,000 |
11.2 |
| ø 600 |
all perimeter |
4,500 |
17.0 |
| ø 900 |
all perimeter |
3,000 |
21.5 |
| ø 1200 |
all perimeter |
2,200 |
24.0 |

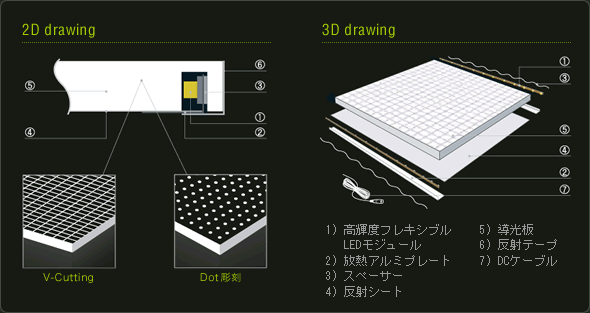

Light Guide Plate-ルミシートの構造-

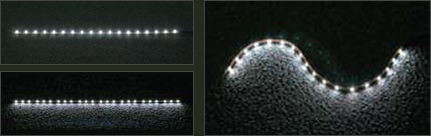

LED module-LEDパーツ-
LED Module
| モデル |
入力電圧 |
モジュール寸法(mm） |
LED数量 |
LED間隔(mm） |
消費電力(W) |
備考 |
| FT12V280 |
DC12V |
4.4(W) × 280(L) |
18 |
15 |
4.5 |
TOP VIEW |
| FT12VE280 |
DC12V |
4.4(W) × 280(L) |
24 |
11 |
6 |
TOP VIEW |
| FS12VE280 |
DC12V |
3.0(W) × 280(L) |
26 |
7.5 |
7.5 |
SIDE VIEW |

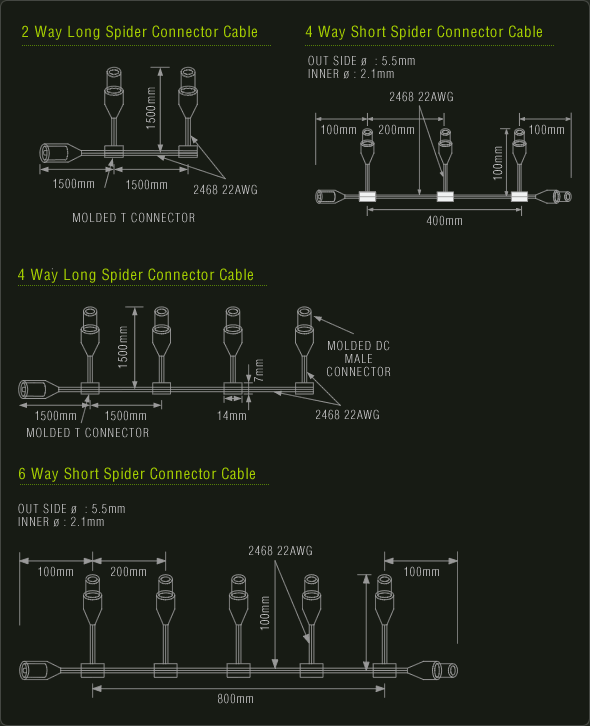

Spider Connector Cable
